Phased-Array – die Zukunft der zerstörungsfreien Prüfung

Welches sind die Einsatzgebiete der Phased-Array-Technologie?

Eine dieser Möglichkeiten besteht darin, besonders dünne Grundwerkstoffe (Wanddicke < 8 mm) prüffähig zu machen. Aus diesem Grund arbeitet die SLV-Duisburg im Rahmen einer Machbarkeitsstudie seit einigen Jahren erfolgreich mit der Westnetz GmbH zusammen. Ziel dieses gemeinsamen Forschungsprojektes ist die Etablierung der dünnwandigen Phased-Array-Prüfung in Normen- und Anwendungsregelwerken sowie der Einsatz des Verfahrens im dünnwandigen Rohrleitungsbau als Ersatz für die bisher verwendete Durchstrahlungsprüfung. Im Rahmen der Zusammenarbeit besteht große Zuversicht, dass diese zerstörungsfreie Prüfmethode in Zukunft erheblich wirtschaftlicher wird und schnellere Ergebnisse liefert als die konventionelle Durchstrahlungsprüfung.

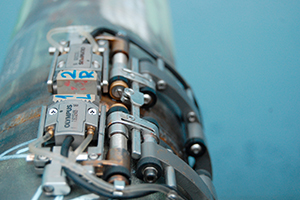

Weitere Anwendungsmöglichkeiten im Wanddickenbereich ab 6 mm ergeben sich unter anderem, wenn gleiche Dimensionen in hohen Stückzahlen gefertigt werden.So hat sich beispielsweise die Prüfung an Rohrrundnähten für Kavernenspeicher mithilfe einer Kombination der Phased-Array- und der TOFD-Prüftechnik (weitere Ultraschallprüftechnik) gegenüber der konventionellen Ultraschallprüfung und Röntgenprüfung als eine deutlich effizientere Prüftechnik erwiesen. Der Einsatz dieser Prüftechnik in mehreren Projekten zeigt eine mögliche Reduzierung der Prüfungsdauer von bis zu 60 % im Vergleich zur konventionellen Prüftechnik. Darüber hinaus können die Ergebnisse deutlich einfacher archiviert und ausgewertet werden, da die Ergebnisse unmittelbar nach der Prüfung in digitaler Form vorliegen und abgespeichert werden können.


Ein Ausblick in die Zukunft von zerstörungsfreien Prüfungen per Phased-Array-Technologie

Perspektivisch ist ein schrittweiser Wechsel der Prüftechniken hin zu der Phased-Array-Prüfung zu erwarten. Als Innovationstreiber dieser Prüftechnik beraten wir Sie gerne bei der Umsetzung Ihrer Prüfaufgaben mittels Phased-Array-Technologie.



Sie suchen für Ihr Unternehmen eine Inhouse-Schulung zur Zerstörungsfreien Prüfung oder möchten Ihre Mitarbeiter oder sich selbst als zerstörungsfreier Prüfer zertifizieren? Dann klicken Sie jetzt hier, schauen auf unserer ZfP-Seite vorbei und melden sich ganz einfach bei uns! Wir freuen uns auf Sie.



Autoren:
Marco Stausberg von der SLV-Duisburg, stausberg@slv-duisburg.de
Hendrik Schoppen von der Westnetz GmbH, hendrik.schoppen@westnetz.de
